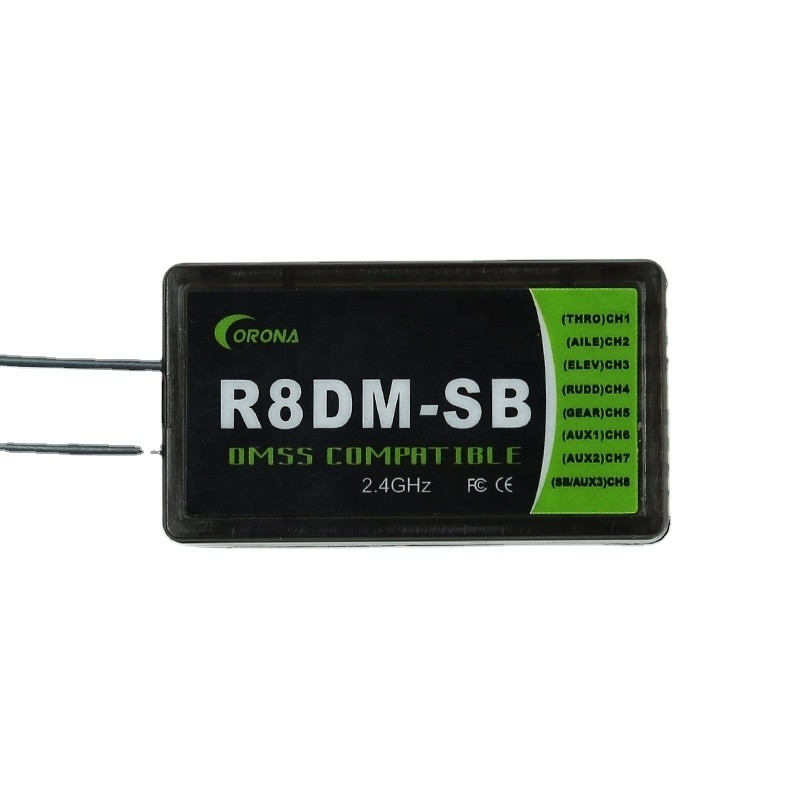

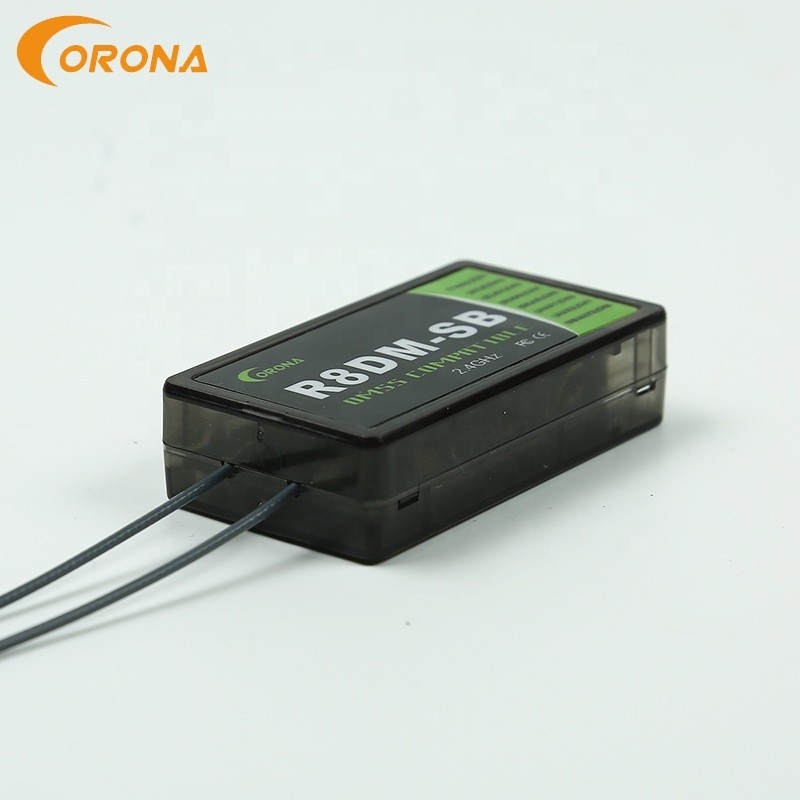

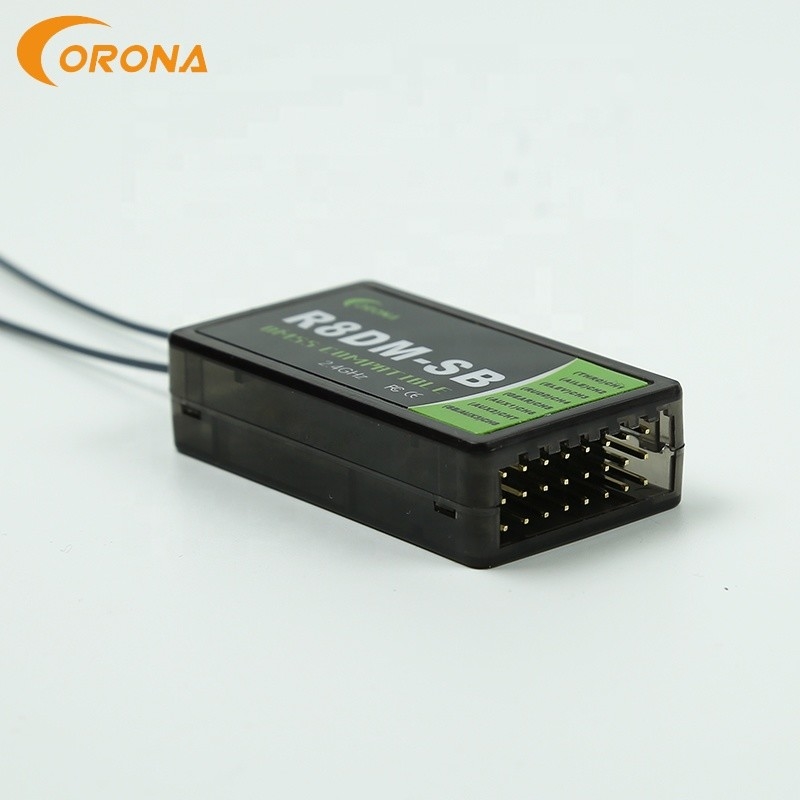

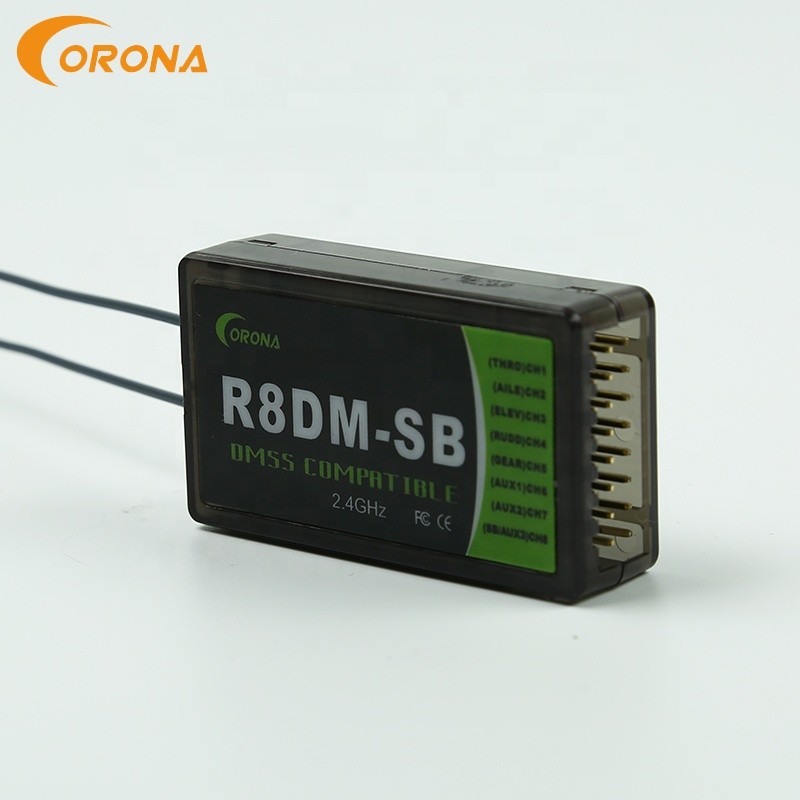

Satılık Modül Jr Dmss Alıcı XG6 XG7 XG8 XG11 XG14 Corona R8DM-SB için 2.4g Uzaktan Kumanda

XG6,XG7,XG8 ,XG11 ve XG14 için Corona R8DM-SB 2.4g uzaktan kumanda JR DMSS alıcısı


Ürün Açıklaması :








Paketleme ve Teslimat
Satış Birimleri: Tek ürün
Tek paket boyutu: 10X14.2X3 cm
Tek brüt ağırlık: 0,032 kg
Özellik:

• WServo kanallarını genişleten S.bus çıkış desteği kullanımı olmadan, R8DM'de 8 PWM kanalı, R6DM'de 6 PWM kanalı ve R4DM'de 4 PWM kanalı vardır.
• Kullanımı ileS.BUS çıkış desteği, genişleyen servo kanalları, R8DM, S.BUS sinyalini verir8'de^incikanal,R6DM, S.BUS sinyalini açık olarak verir6^incikanal VeR4DM çıkış sinyali açık4^incikanal, geri kalan kanallar hala standart PWM sinyali veriyor.
• 13mS gecikme altındabağlamaileJR-XG7, ve lin altında 14mS gecikmekraldiğer vericiler ile.

Özellikler:

• Gerilim Aralığı : 3.6~8.5V
• Çalışma Akımı: 35mA~60mA
• Çalışma sıcaklığı: -10~70 dereceC
• Gecikme: 13mS veya 14mS
• Hassasiyet: R8DM için yaklaşık -100dBm, R6DM için -98dBm ve R4DM için -96dBm
• Ağırlık: R8DM için 11g, R6DM için 8g ve R4DM için 7g

Ürün ambalajı:
Alıcı x1,
kısa devre x1,
tornavida aracı x1
Bağlama prosedürü:

1. JR DMSS vericisini açın, alıcının 0,5M~1,0m yakınında tutun.Verici açıldığında verici üzerinde herhangi bir ekstra işlem yapılmasına izin verilmez.
2. Bir kısa devre takın.Ekleme yeri, farklı vericiler olarak değişir.Aşağıdaki resimde gösterildiği gibi bir kısa devre bağlayın:

Yukarıdaki resimler gibi ciltlerken kısa devre takma.
İpuçları: Farklı vericiler olarak ekleme yeri değişir.


3. Alıcının düğmesine basarken pili alıcıya bağlayın.Alıcı sinyalleri ararken Kırmızı LED yanar ve Yeşil LED söner ve ardından Yeşil LED'e döner ve Kırmızı LED söner, bu da bağlamanın başarılı olduğunu gösterir.

Arızaya karşı güvenli ayar:
R8DM, R6DM veya R4DM, tıpkı JR DMSS alıcılarının çalışması gibi, DMSS vericisinde arıza güvenliğini ayarlar.Modellerinizi uçurmadan önce arıza güvenliği özelliğini ayarlamanızı önemle tavsiye ederiz.Yararlı bir Arıza Koruması ayarı, alıcı sinyali kaybettikten sonra modelin gaz kelebeğini kapatır, böylece kontrolsüz bir şekilde uçup gitmez.
SBUS çıkış modunun ve sbus olmayan çıkış modunun işlev değiştirme açıklaması:
Alıcınız vericinize bağlıysa, lütfen vericinizi kapatın.Alıcınızın LED ışığı kırmızı yandığında, düğmeye basın ve 6 saniyeden fazla ve 10 saniyeyi geçmeyecek şekilde basılı tutun, yeşil ledin yanıp söndüğünü görmek için düğmeyi bırakın.Bundan sonra, hemen şimdi düğmeye tekrar basıldığında, alıcı kırmızı ışığa geri döner ve bu da bir tam çıkış modu anahtarını başarıyla sunar.
Yeşil ledin yavaş yanıp sönmesi SBUS olmayan çıkış modunun SBUS çıkış moduna geçtiğini gösterir ve yeşil led hızlı yanıp söndüğünde SBUS çıkış modunun SBUS olmayan çıkış moduna geçtiğini gösterir.
SBUS çıkış modunda, son servo kanalında S.BUS çıkışı alabilirsiniz ve diğer kanalların işlevi değişmez.
NOT: alıcıyı normal moda sıfırlamak isterseniz, alıcıyı vericinize yeniden bağlayabilirsiniz.veya tekrar mod değiştirmeyi yapın.
sençalışma durumu,LED durumu belirtilenaşağıda olduğu gibi:
